Геодезическая разбивочная основа

Разбивка осей – один из самых важных видов работ при строительстве зданий. На каждом чертеже точно обозначают строительные оси – линии, которые определяют параметры зданий и сооружений на строительной площадке. Если неправильно их обозначить, то будет нарушен конструктив здания. Выноски нужны для удобства строительства здания, эти точки должны находиться за пределами земляных работ. Такой подход помогает восстанавливать оси до конца застройки и не терять их при проведении земляных работ.

Что такое геодезическая разбивочная основа

ГРО расшифровывается, как «Геодезическая разбивочная основа». Она представляет собой сеть опорного типа, которая создается инженерами-геодезистами. Сеть складывается из обозначений точек высотных и плановых сетей. Чтобы создать точную ГРО, нужно внимательно изучить базовые требования строительства и план застройки. Конкретные законодательные акты регулируют порядок ее разработки.

Одно из условий прописано в Своде правил № 126.13330.2017 в таблице 5.1 в пункте 2. Там сказано, что при разработке ГРО для комплекса сооружений на территории не более 1 квадратного километра точность измерений по линиям (линейные) должна быть 1/10.000, а этот же показатель для угловых замеров – не меньше 5 с. Для снижения риска отклонений от проекта строящихся зданий максимальная погрешность при измерениях должна равняться не более 6 мм на км хода.

ГАРАНТИЯ ПРОХОЖДЕНИЯ ЭКСПЕРТИЗЫ!
  • Техническое коммерческое предложение с прозрачной разбивкой на расходы и консультация — в день обращения
  • Выход бригады на объект — в течение 2 дней с момента обращения

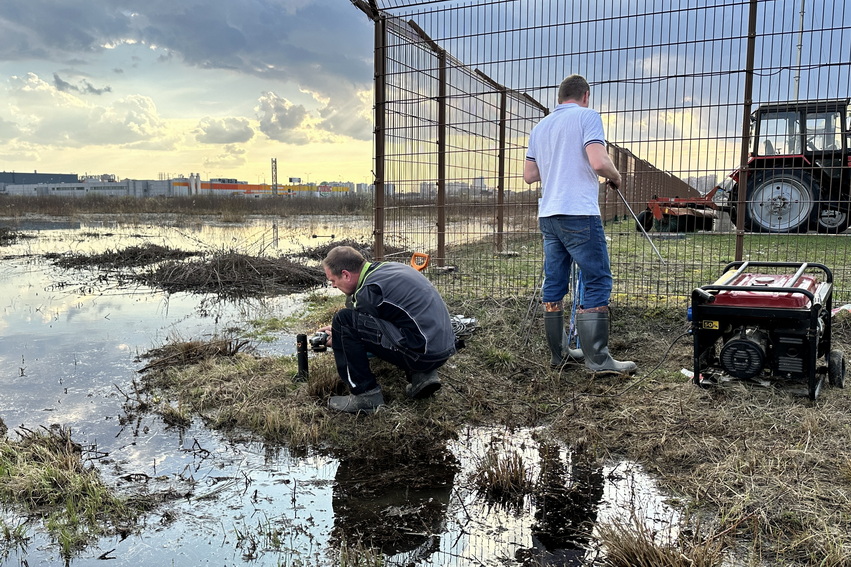

Методы создания ГРО

Для определения методики геодезисты оценивают класс ответственности, размер здания, занимаемую территорию, особенности проекта, степень изучения топографии местности, а также тип грунта. Способы формирования геодезической разбивочной основы выбирают в зависимости от типа и назначения объекта.Самым лучшим методом разработки ГРО считают совокупность спутниковых измерений с помощью ГНСС-приемников (лучше в статическом режиме) и измерений электронных тахеометров. Этот подход позволяет выполнить точные линейно-угловые построения.

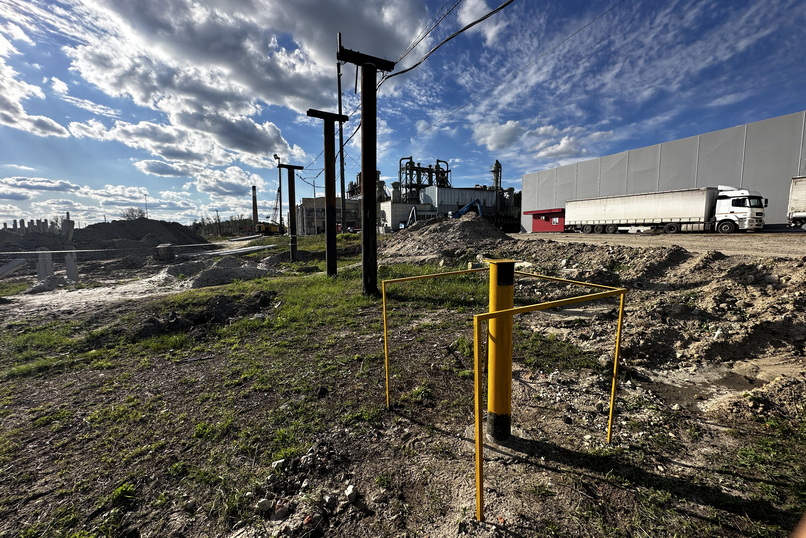

Для обозначения точек на местности проводят закладку грунтовых, стенных реперов, а также геодезических марок. Правила установки прописаны в законодательных актах по строительству. Чтобы грунтовые реперы не сместились и были хорошо закреплены, их устанавливают немного ниже линии промерзания почвы, а для утяжеления и устойчивости используются якоря из железобетона.

Грунтовые реперы нужны для разработки высокоточных сетей высотного, планового типа. Разработку структуры этих сеток проводят раздельно.

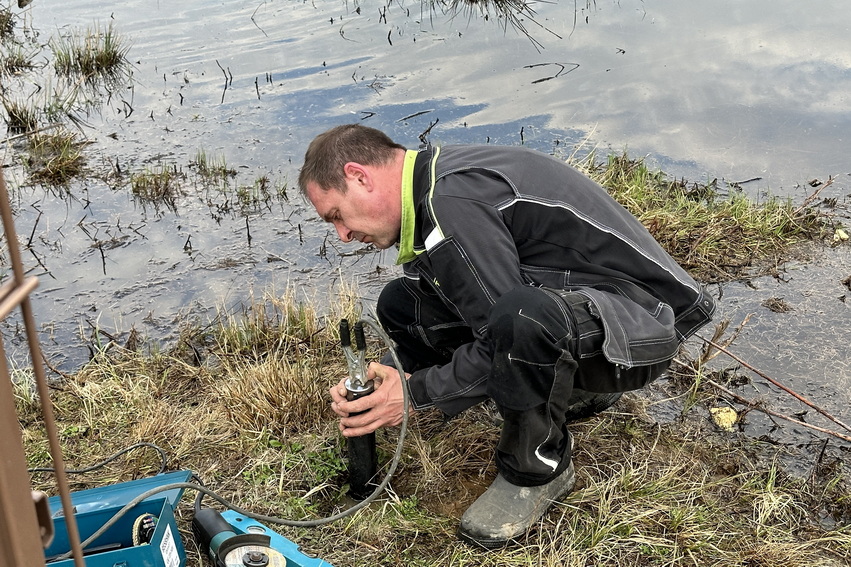

Способы закрепления пунктов ГРО

В геодезии применяют три основных метода фиксации пунктов геодезической разбивочной сети:

  • Закрепление грунтовых реперов. На участке также устанавливают точки принудительного центрирования.
  • Формирование сетки геодезических светоотражающих марок. Их можно разместить на крышах и углах соседних капитальных объектов. Важно, чтобы инженер видел их издалека и мог применить метод обратной засечки для определения  координат.
  • Создание сети L-призм. Они станут отличной заменой маркам при возведении масштабных конструкций для обеспечения хорошей видимости знака при отсутствии капитальных сооружений в зоне строительства. Они также нужны для повышения точности измерений.

При выборе способа установки пунктов ГРО ориентируются на условия заказчика, план застройки, требования государственных органов контроля. Вынос осей и точек в натуру проводят при подготовке к строительству.

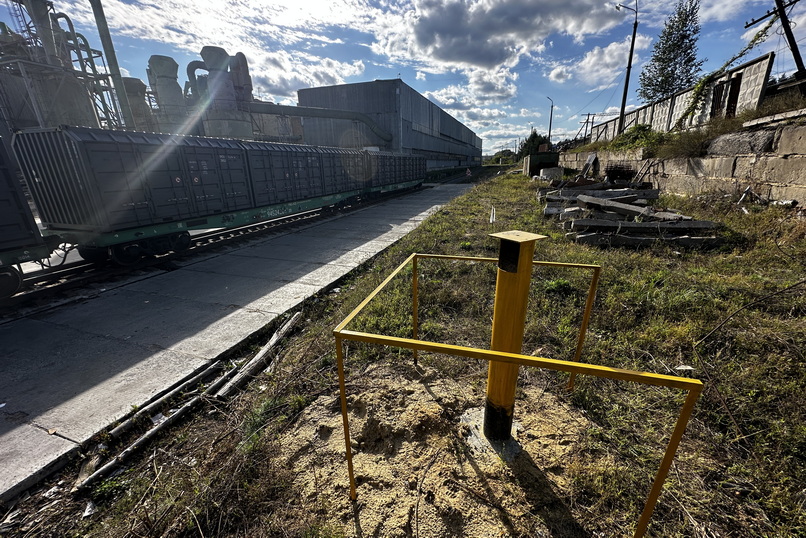

Методика проведения работ

Чтобы провести увязку пунктов опорной сети, инженеры пользуются методом полигонометрии. Для этого применяются системы из трех штативов. Замеры расстояний между точками проводят серией измерений сторон с вычислением среднего значения и с ориентацией на угловые параметры. А для фиксации параметров углов используют круговые приемы с замыканием горизонта.

Для построения высотных сетей используют нивелиры, которые имеют СКП превышения всего 0,3 мм на км хода. Чтобы повысить точность замеров, все работы проводят специальными электронными тахеометрами. Например, у приборов TCR1201 и Leica TS06 СКО измерения расстояний до 1 мм+0,01-0,015 мм на км, а СКП замера углов за один прием составляет до 1”.

Комплексный метод включает измерения с помощью спутниковых приемников высокой точности. Все приемники, тахеометры, нивелиры подлежат ежегодному прохождению метрологической аттестации.

После определения координат на участке специалисты обрабатывают данные в инженерном программном обеспечении. Чаще обработку проводят в CREDO различных версий, модификаций, а также в ПК RGS. Для уравнивая угловых сетей в свободном формате используют метод МНК.

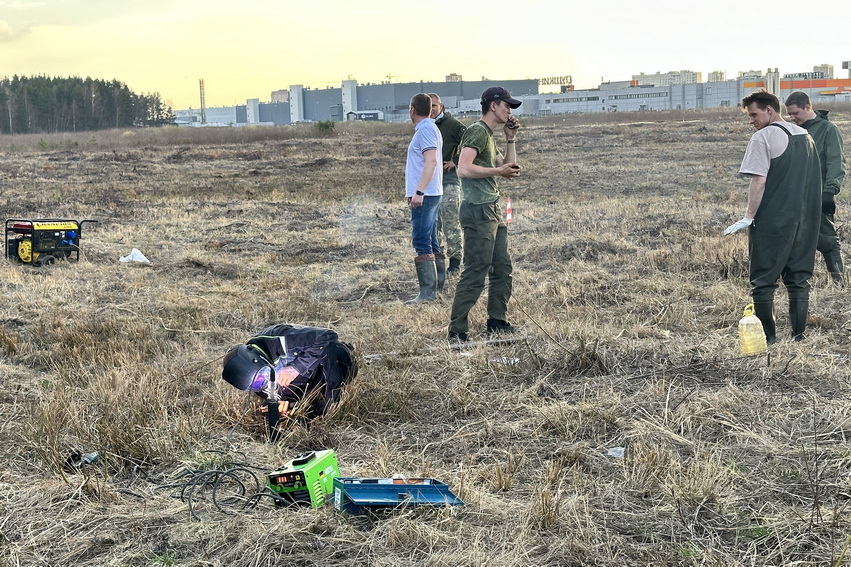

Результат работ

После проведения обработки и формирования ГРО составляют Акт приема и освидетельствования геодезической разбивочной сети. Его прежнее название звучит как «Акт Приемки ГРО». Это наименование утверждено в Своде Правил № 126.13330 от 2017 года.

Новые законодательные акты в сфере строительства дают более точное название результата работ – «Акт освидетельствования ГРО». При подготовке к разработке ГРО с нуля геодезисты часто обнаруживают, что она уже создалась раньше. Но при начале нового строительства ее нужно проверить и освидетельствовать. Это делают в официальном порядке и подтверждают на бумаге.

В документе инженеры прописывают данные заказчика, проектной формы, генерального подрядчика, компании, которая провела разработку ГРО.

К основному документу прилагают схему ГРО, отчет об уравнивании, каталог координат, описания сетей обоих типов и их пунктов, а также фотофиксацию мест закрепления реперов. Если планируется возведение целого комплекса зданий, то на итоговом этапе прилагают техническую документацию по этапам разработки ГРО.

Преимущества компании «Гео-Проф»

Компания «Гео-Проф» приглашает заказать разработку и создание ГРО по доступным ценам. Мы выезжаем по Москве, Московской области в течение 2 дней после обращения. В стоимость услуги входят измерения и составление технического отчета. Итоговую стоимость вы узнаете уже в день обращения, а консультация бесплатная. У нас работают инженеры, которые являются изыскателями в третьем поколении.

Организация владеет парком высокотехнологичного оборудования, что исключает затраты на аренду оборудования. Мы гарантируем высокую точность измерений и выполнение работ в обговоренные сроки. Уже более 2000 объектов построено с помощью наших специалистов.
